Historisk oversikt: Elektrisitetens tidlige æra

(1800-tallet til midten av 1900-tallet)

1. Elektrisitetens barndom (1800-tallet)

Elektrisitet som vitenskap tok form på 1800-tallet med pionerer som Alessandro Volta, som oppfant batteriet (1800), og Michael Faraday, som oppdaget elektromagnetisk induksjon (1831). Disse oppdagelsene la grunnlaget for praktisk bruk av elektrisitet. De grunnleggende komponentene – ledere (som kobbertråder), isolatorer (som gummi eller glass), motstander, kondensatorer og spoler – ble brukt til å bygge enkle kretser.

Lyspæren: Thomas Edison og andre utviklet glødelampen på slutten av 1800-tallet. Den brukte en motstand (glødetråden) som varmet opp og lyste når strøm gikk gjennom. Dette var en revolusjon for belysning!
DC-motorer: Tidlige likestrømsmotorer (DC) ble drevet av batterier eller dynamoer og brukt i industri og tidlige elektriske apparater. De baserte seg på spoler og magneter for å skape bevegelse.
Kraftkilder: Batterier (DC) og senere generatorer (AC) ga strøm til kretsene. AC (vekselstrøm) ble populært takket være Nikola Tesla og George Westinghouse, som viste at AC kunne sendes over lange avstander.

2. Transformatorer og AC-revolusjonen (slutten av 1800-tallet)

Transformatorer, som består av spoler og jernkjerner, gjorde det mulig å endre spenningsnivåer i AC-systemer. Dette var avgjørende for å distribuere elektrisitet effektivt over store avstander, som til byer og fabrikker. AC vant over DC i "strømkrigen" fordi det var mer praktisk for kraftdistribusjon.

Kontaktorer: Disse elektromagnetiske bryterne, basert på spoler, ble brukt til å styre store strømmer i industrielle maskiner. De var som "av-og-på-knapper" for tunge apparater.
AC-motorer: Teslas oppfinnelser førte til vekselstrømsmotorer, som ble ryggraden i industrien, fra pumper til maskiner på fabrikker.

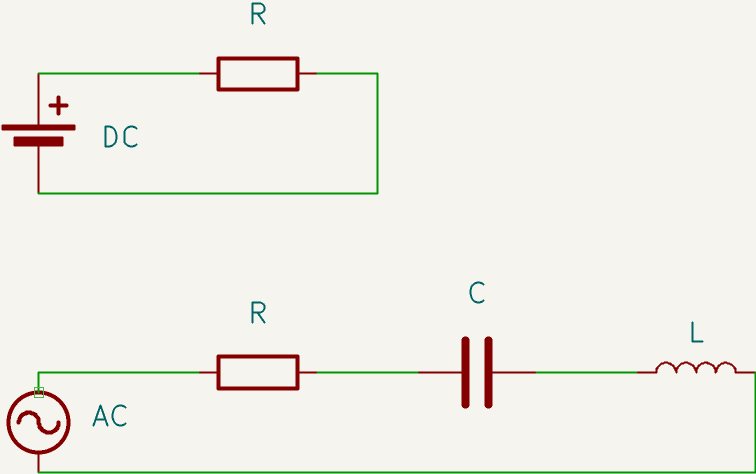

3. Kretser med passive komponenter (før 1950)

Før elektroniske rør (vakuumrør) og integrerte kretser (IC) kom, var elektriske apparater bygget med enkle komponenter:

Motstander kontrollerte strøm og spenning, for eksempel i lyspærer eller varmeelementer.
Kondensatorer ble brukt i tidlige radioer for å tune signaler eller glatte ut spenning.
Spoler var sentrale i transformatorer, motorer og radioer for å håndtere magnetfelt og induksjon.
Ledere og isolatorer sørget for at strømmen gikk dit den skulle – eller ble stoppet. Kobbertråder og gummiisolatorer var standard.

Eksempler på hva som ble laget:

Radioer: Tidlige radioer på 1920-tallet brukte kondensatorer og spoler for å fange opp signaler.
Telegrafer: Enkle kretser med kontaktorer og ledere sendte signaler over lange avstander.
Elektriske motorer: Drev alt fra trikker til heiser.

4. Begrensninger og overgangen til rør og IC

Frem til 1930-tallet var elektriske systemer store, tunge og begrenset av de passive komponentenes egenskaper. Vakuumrør (på 1920- og 1930-tallet) revolusjonerte elektronikken ved å forsterke signaler, noe som gjorde radioer, tidlige datamaskiner og TV-er mulig. Men rør var store, varme og skjøre. På 1950-tallet kom transistorer, og senere integrerte kretser (IC) på 1960-tallet, som krympet elektronikken og gjorde den mer effektiv. Dette markerte slutten på æraen der kun motstander, kondensatorer, spoler, ledere og isolatorer dominerte.

Hvorfor er dette viktig?

Denne perioden viser hvordan enkle komponenter la grunnlaget for moderne teknologi. Forståelse av motstand, kapasitans og induktans er fortsatt essensielt i elektrofag, enten du jobber med motorer, transformatorer eller moderne kretser. Dere i VG1 og VG2 bygger på den samme kunnskapen som Edison og Tesla brukte!

For VG1/VG2: (Oppgaver)

Praktisk tilknytning: Forklar hvordan en enkel krets med batteri, motstand og ledere kan ligne en lyspære eller en motor. Vis hvordan en spole i en transformator endrer spenning.
Eksperiment: Bygg en enkel krets med motstand og batteri eller test en kondensator i en krets for å se hvordan den lagrer og slipper energi.
Historisk perspektiv: Fortell hvordan AC/DC-debatten mellom Tesla og Edison påvirket verden, og knytt det til dagens bruk av AC i hjemmene deres.

For VG1/VG2: Hva må du kunne?

Praktisk tilknytning og elektrisk forståelse

Praktisk tilknytning

Som elektrikere er det viktig å kjenne til grunnleggende komponenter som motstander, kondensatorer, spoler, ledere og isolatorer, da disse brukes i mange elektriske systemer. Historiske fakta, som oppfinnere og datoer, er nyttige for å forstå bakgrunnen, men i praksis er det mest relevant å vite hvordan komponentene fungerer og brukes. Slike fakta er også kjekt å ha med i quizer for å gjøre læringen morsom!

Elektrisk forståelse

For å jobbe trygt og effektivt som elektriker, må du forstå hvordan strøm, spenning og motstand henger sammen, for eksempel gjennom Ohms lov (U = R × I). Dette er viktig for å sikre at kretser fungerer riktig og unngå farlige situasjoner.

Motstander: Brukes ofte til å kontrollere strøm og spenning, f.eks. i lysdimming eller varmeelementer.
Kondensatorer: I praksis følger vi ofte datablad for valg av kondensatorer, men de er viktige i spesifikke tilfeller, som å starte enfasemotorer koblet til trefase eller justere faseforskyvning i kretser for å sikre effektiv drift.
Spoler: Brukes i elektronikk, som i filtre eller oscillatorer, og vi følger ofte datablad for valg. I transformatorer (trafoer) er spoler sentrale, og her kan vi gjøre praktiske beregninger for å sikre riktig spenning og effekt.

Forståelse av komponentenes praktiske bruk er viktigere enn komplekse beregninger i hverdagen, men grunnleggende regning med spenning og strøm er essensielt for sikkerhet og funksjon.
